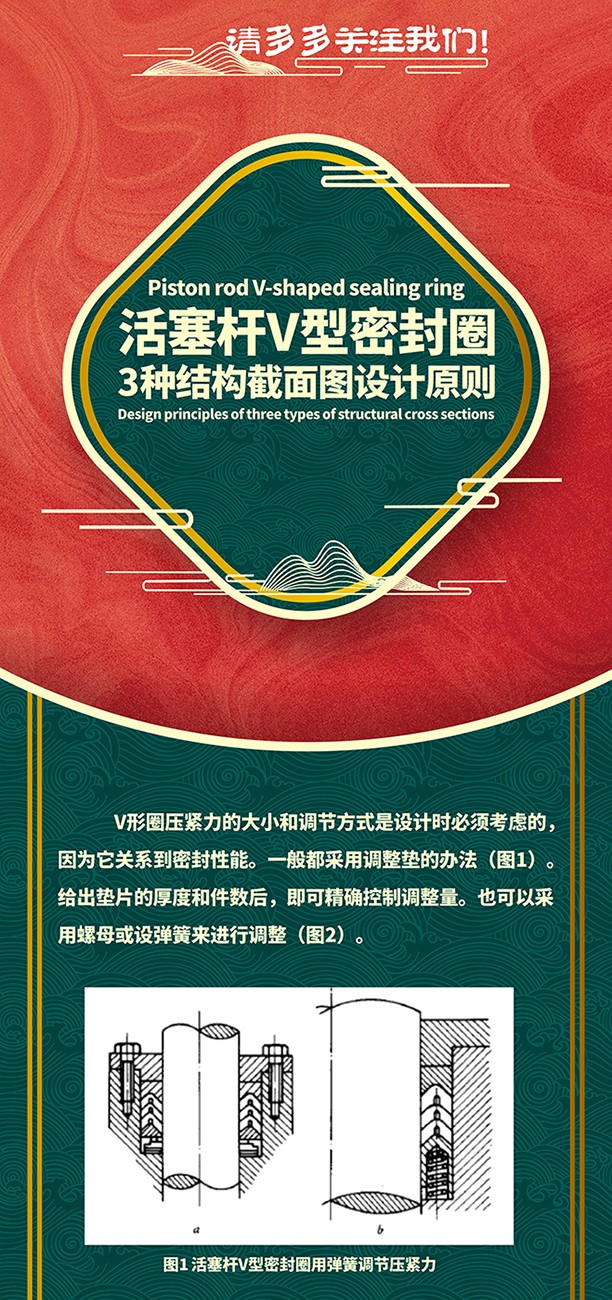

活塞杆V型密封圈的3种结构截面图设计原则

返回列表 来源：常见问答发布日期： 2023-03-07

活塞杆V型密封圈的3种结构截面图设计原则1 - 副本

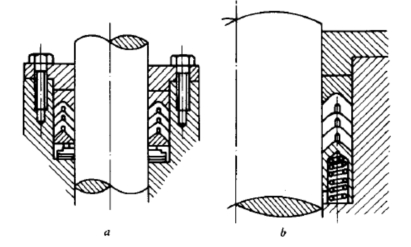

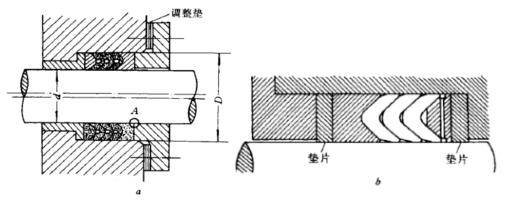

V型密封圈压紧力的大小和调节方式是设计时必须考虑的，因为它关系到密封性能。东晟密封圈告诉您一般都采用调整垫的办法（图1）。给出垫片的厚度和件数后，即可精确控制调整量。也可以采用螺母或设弹簧来进行调整（图2）。

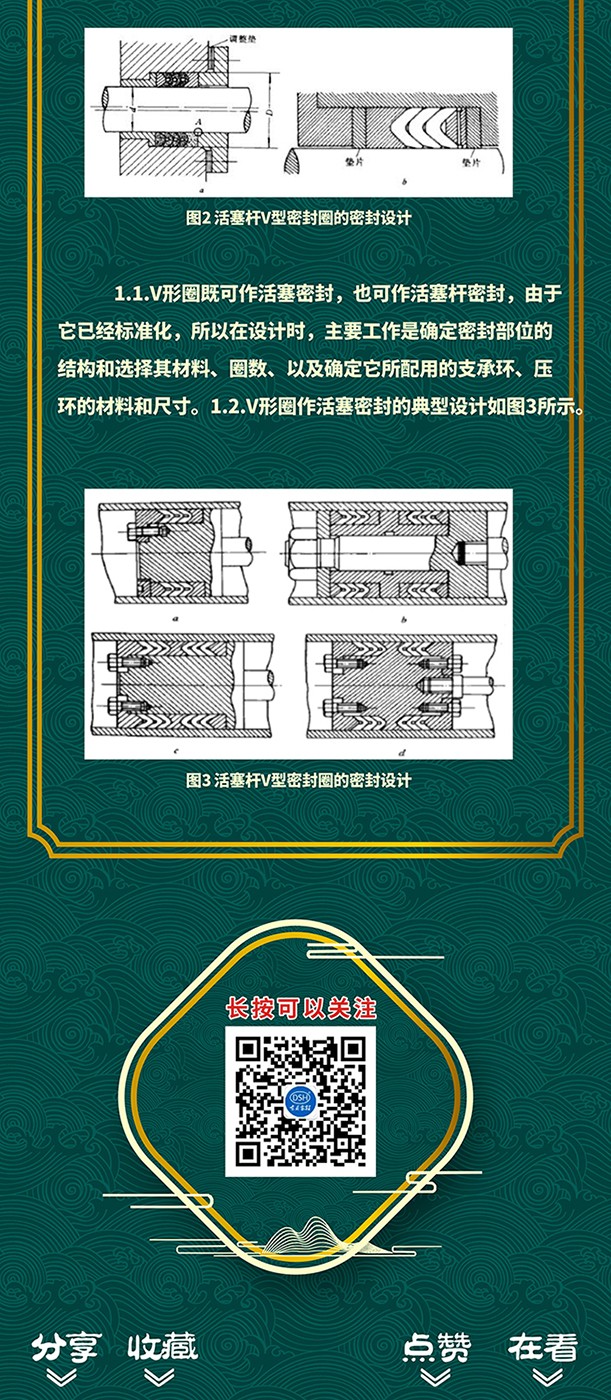

1.1.V型密封圈既可作活塞密封，也可作活塞杆密封，由于它已经标准化，所以在设计时，主要工作是确定密封部位的结构和选择其材料、圈数、以及确定它所配用的支承环、压环的材料和尺寸。

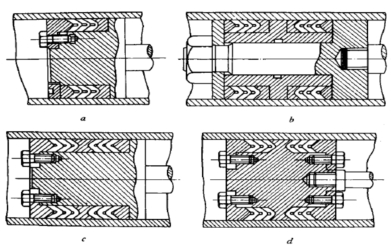

图3 活塞杆V型密封圈的密封设计.jpg

V型密封圈，密封圈，活塞杆V型密封圈
